Copiapó creció sobre abanicos aluviales y terrazas fluviales, con paquetes que cambian de rigidez en pocos metros. La expansión urbana hacia el sector de El Palomar y las obras viales en la cuenca del río Copiapó exigen conocer la distribución real de velocidades en profundidad, no una imagen promediada. La tomografía sísmica de refracción/reflexión resuelve esa necesidad. Trabajamos con tendidos de geófonos de alta densidad y fuente de impacto controlada, procesando los arribos con inversión tomográfica para obtener un perfil continuo de Vp y Vs. El resultado es un modelo 2D del subsuelo que identifica contactos entre gravas compactas, arenas sueltas y roca meteorizada, dato que la sísmica de refracción convencional no entrega con la misma resolución. En Copiapó, donde la napa freática varía estacionalmente y los suelos salinos atenúan la señal, combinamos este método con MASW Vs30 cuando el cliente necesita además la clasificación sísmica del sitio según NCh433.
La inversión tomográfica revela lentes de baja velocidad que la refracción convencional oculta bajo capas más rígidas.
Enfoque y alcance del trabajo
Contexto geotécnico local

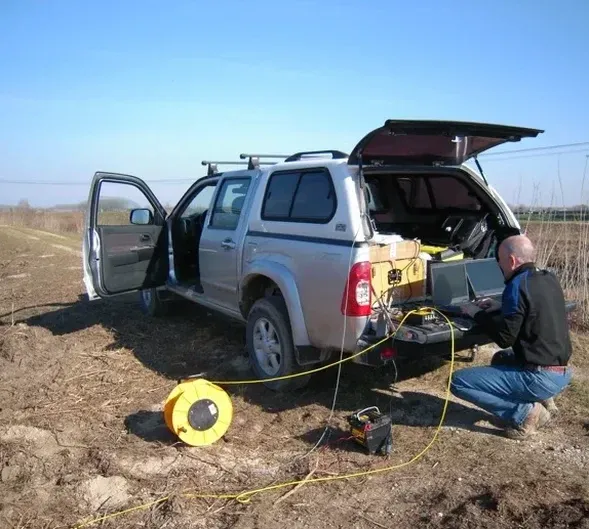

El tendido sísmico en Copiapó requiere una fuente de energía repetible y un acople suelo-geófono firme, algo que la costra salina dificulta. Clavamos cada geófono con espiga de acero y verificamos la impedancia antes de disparar. El ruido ambiental por tráfico en la Ruta 5 o labores mineras cercanas obliga a apilar entre 5 y 8 golpes por punto de tiro. Si el viento supera los 25 km/h, las ráfagas mueven el cable sísmico y generan ruido de baja frecuencia que contamina los arribos; en esos casos programamos la adquisición en horario de calma. El mayor riesgo técnico es la inversión de un modelo con baja cobertura de rayos en los bordes del perfil, que produce artefactos de velocidad. Para evitarlo, diseñamos la geometría con tiros fuera de línea y solapamiento entre tendidas. Además, la presencia de lentes de arcilla expansiva saturada puede atenuar la señal de corte, por lo que siempre registramos componente vertical y horizontal para validar la llegada de la onda S.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@mecanicadesuelos.co
Material audiovisual
Normativa técnica vigente
NCh3171: Geotecnia - Prospección geofísica - Sísmica de refracción, NCh433.Of1996 Modificada 2012: Diseño sísmico de edificios (clasificación de suelo), ASTM D5777-18: Standard Guide for Using the Seismic Refraction Method (para procesamiento)
Servicios técnicos asociados
Perfil de refracción con inversión tomográfica
Ejecutamos líneas sísmicas de hasta 120 metros con espaciamiento denso. Procesamos con algoritmo de tiempos de viaje que minimiza el error RMS, generando una imagen 2D de la distribución de Vp y Vs. Incluye interpretación de contactos geotécnicos y profundidad del basamento.
Perfil combinado MASW + Tomografía
Adquirimos simultáneamente datos para análisis multicanal de ondas superficiales y tomografía de refracción sobre el mismo tendido. El resultado integra el perfil 1D de Vs30 con la sección 2D de velocidad, cumpliendo los requisitos de NCh433 y entregando información detallada para microzonificación en Copiapó.
Parámetros típicos
Dudas habituales
¿Qué diferencia hay entre la tomografía sísmica y la refracción convencional en Copiapó?
La refracción convencional asume capas plano-paralelas y calcula un modelo de pocos estratos. La tomografía divide el subsuelo en celdas y ajusta la velocidad de cada una mediante inversión iterativa, por lo que detecta cambios laterales de rigidez y lentes de material suelto que la refracción clásica no ve. En suelos aluviales de Copiapó, con intercalaciones de grava y arena, la tomografía resuelve la heterogeneidad real del perfil.
¿Cuánto cuesta un perfil de tomografía sísmica en Copiapó?
El precio de un perfil de tomografía sísmica de refracción/reflexión en Copiapó oscila entre $1.437.000 y $2.375.000, dependiendo de la longitud de línea, la cantidad de tiros fuera de línea y si se requiere también procesamiento MASW para obtener Vs30.
¿Hasta qué profundidad puede investigar el método en los suelos de Copiapó?
Con martillo de impacto de 8 kg y un tendido de 50 a 70 metros, alcanzamos entre 25 y 35 metros de profundidad en los suelos granulares de la cuenca. Si se necesita mayor penetración, utilizamos fuente acelerada de caída de peso, que extiende el alcance hasta 50-60 metros, suficiente para detectar el basamento rocoso en la mayoría de los sectores de la ciudad.
