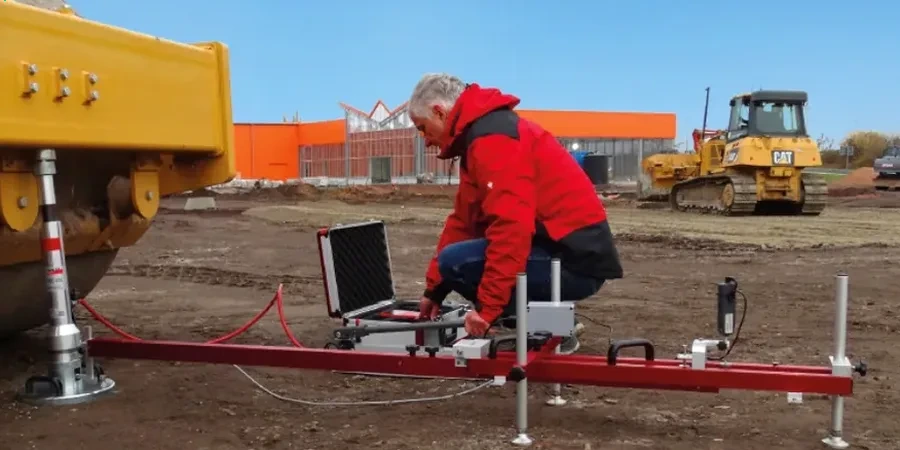

Copiapó creció sobre terrazas aluviales y depósitos de piedemonte, donde la variabilidad lateral del suelo es la regla, no la excepción. Con más de 150.000 habitantes en una zona de alta sismicidad, cada proyecto de edificación o infraestructura minera necesita parámetros de deformabilidad que un SPT no puede dar. El ensayo de placa de carga resuelve esa incertidumbre: aplica presión escalonada sobre una placa rígida y registra asentamientos en tiempo real. En nuestro laboratorio lo ejecutamos siguiendo la NCh1508, con equipos calibrados que entregan curvas tensión-deformación directas. Para obras donde además interesa la resistividad del subsuelo, complementamos con tomografía sísmica en perfiles profundos.
En suelos granulares del valle de Copiapó, el módulo de reacción K30 suele duplicarse entre estratos separados por menos de un metro de profundidad.
Enfoque y alcance del trabajo
El procedimiento incluye control de humedad in situ, verificación de densidad previa y registro de temperatura ambiente porque en Copiapó, con oscilaciones térmicas diarias de más de 20 grados, la placa metálica dilata y puede falsear lecturas si no se compensa. Preparamos la superficie con yeso-cemento de fraguado rápido para garantizar contacto pleno y distribuimos las cargas con gata hidráulica de 50 toneladas.
Contexto geotécnico local
En Copiapó vemos con frecuencia que constructores asumen un valor de K30 de bibliografía para gravas y diseñan la losa sin ensayo de placa de carga. El problema aparece cuando la excavación atraviesa un bolsón de limo arrastrado por antiguas crecidas del río Copiapó y el suelo real tiene la mitad de rigidez. La losa fisura, aparecen asentamientos diferenciales y reparar cuesta varias veces lo que habría costado el ensayo.
La NCh2369 exige parámetros de deformación del suelo de fundación verificados in situ; el ensayo de placa de carga es la única prueba que mide directamente la respuesta carga-asentamiento en la escala de la cimentación real. Omitir este dato en zonas con suelos heterogéneos como los del valle implica riesgo de falla de servicio aunque la estructura no colapse. Un asentamiento de 15 mm puede inutilizar puentes grúa o desalinear equipos sensibles en faenas mineras.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@mecanicadesuelos.co
Normativa técnica vigente
NCh1508 - Determinación de la capacidad de soporte del suelo mediante ensayo de placa de carga, NCh2369 - Diseño sísmico de estructuras e instalaciones industriales, NCh433 - Diseño sísmico de edificios, NCh3171 - Suelos - Método para determinar el módulo de reacción
Servicios técnicos asociados
Ensayo de placa de carga PLT
Prueba in situ con placa rígida para obtener módulo de reacción K30, tensión admisible y curva carga-asentamiento directa sobre el sello de fundación.
Sondaje SPT y ensayo CPT
Perforaciones con obtención de muestras y registro de resistencia a la penetración para perfilar estratigrafía hasta profundidad de interés.
Densidad en terreno con cono de arena
Control de compactación de rellenos estructurales y subrasantes, requisito previo indispensable antes de ejecutar el ensayo de placa de carga.
Granulometría y límites de Atterberg
Clasificación del suelo en laboratorio para correlacionar resultados del PLT con el tipo de material granular o cohesivo presente en el sitio.
Parámetros típicos
Dudas habituales
¿Qué diferencia al ensayo de placa de carga de un SPT para el diseño de fundaciones en Copiapó?
El SPT entrega resistencia a la penetración y permite estimar capacidad portante por correlaciones empíricas. El ensayo de placa de carga mide directamente la relación carga-asentamiento y el módulo de reacción K30, que es el parámetro de diseño para losas y plateas. En suelos granulares del valle de Copiapó, las correlaciones SPT pueden sobreestimar o subestimar la rigidez real; la placa elimina esa incertidumbre.
¿A qué profundidad se ejecuta el ensayo de placa de carga?
Se ejecuta exactamente al nivel del sello de fundación proyectado. Si la obra tiene distintos niveles de fundación, se programa un ensayo por cada nivel representativo. La excavación previa se hace con retroexcavadora hasta la cota indicada por el calculista y luego se prepara la superficie con yeso-cemento para asegurar contacto pleno entre placa y suelo.
¿Qué tamaño de placa se usa normalmente en proyectos de edificación?
La placa de 450 mm de diámetro es la más frecuente en edificación y obras industriales. Para rellenos granulares gruesos con partículas mayores a 38 mm se puede usar placa de 600 mm o 762 mm, cumpliendo la relación mínima entre diámetro de placa y tamaño máximo de partícula que exige la NCh1508.
¿Cuántos ensayos de placa de carga se necesitan para un proyecto en Copiapó?
Depende de la variabilidad del suelo y el área de la obra. La NCh1508 recomienda un ensayo cada 500 m² o al menos tres por cada zona de comportamiento geotécnico homogéneo. En terrenos con cambios laterales frecuentes, como ocurre en las terrazas del río Copiapó, se suele densificar la malla a un ensayo cada 300 m².
¿Cuál es el costo de un ensayo de placa de carga en Copiapó?
El rango está entre $383.000 y $629.000 por ensayo, dependiendo de la profundidad de excavación, el diámetro de placa requerido y la logística de acceso al sitio. Incluye movilización del camión de reacción, ejecución del ensayo, registro digital de datos y emisión del informe firmado por profesional responsable.
