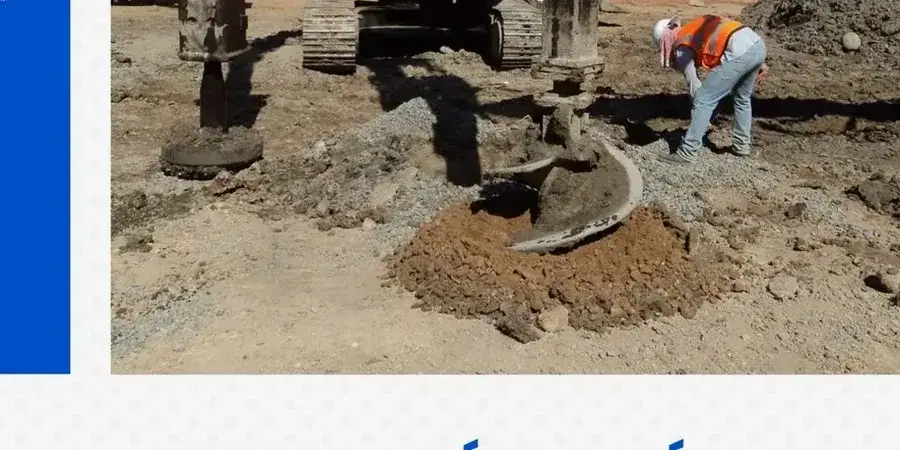

El equipo de vibrolanza llega a terreno en Copiapó y lo primero que se evalúa es la densidad del depósito aluvial. La ciudad está asentada sobre una cuenca con potentes estratos de arenas limosas y gravas areno-arcillosas, donde la napa freática puede estar a menos de 3 metros en sectores como Paipote o Toledo. Para mejorar la capacidad portante sin recurrir a excavaciones masivas, desplegamos el diseño de columnas de grava mediante vibrosustitución. Esta técnica compacta radialmente el suelo granular mientras se alimenta grava limpia por la punta del vibrador. En Copiapó monitoreamos cada columna con control de amperaje y profundidad en tiempo real, porque las intercalaciones de limo salino obligan a ajustar la energía de compactación. Los sondeos previos con sondaje SPT nos dan el perfil de resistencia, y cuando el cliente necesita corroborar la mejora en sitio aplicamos ensayo CPT post-tratamiento para verificar la punta y fuste.
En suelos granulares con napa alta, la columna de grava no solo mejora la capacidad portante: es el dren sísmico más eficiente que puede incorporar una fundación en el valle de Copiapó.
Enfoque y alcance del trabajo
Contexto geotécnico local
Uno de los errores que vemos repetirse en Copiapó es ejecutar columnas de grava sin un control granulométrico del material de aporte. Algunas constructoras utilizan grava de río sin lavar, con finos plásticos que terminan sellando el drenaje interno de la columna y anulando su función disipadora durante un sismo. El resultado es un falso mejoramiento: el ensayo de carga inicial da aceptable, pero tras dos o tres eventos sísmicos moderados el asentamiento diferencial aparece y fisura la losa. Otro problema frecuente es subestimar la agresividad química del suelo copiapino. Los sulfatos presentes en los limos del valle atacan el acero de refuerzo si la columna se combina con una losa de transferencia mal diseñada. Nuestro laboratorio acreditado bajo ISO 17025 analiza muestras de suelo antes del diseño para cuantificar el contenido de sales solubles, y así especificamos el tipo de cemento adecuado para la platea de repartición de cargas.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@mecanicadesuelos.co
Normativa técnica vigente
NCh433.Of1996 Mod.2009 – Diseño sísmico de edificios, NCh1508.Of2014 – Geotecnia: Estudio de mecánica de suelos, NCh2369.Of2003 – Diseño sísmico de estructuras e instalaciones industriales, NCh3171.Of2010 – Diseño estructural: Cargas de viento (para estructuras sobre platea)
Servicios técnicos asociados
Diseño geotécnico y memoria de cálculo
Determinamos la malla, diámetro y profundidad de columnas de grava para alcanzar la capacidad portante objetivo. Incluye análisis de asentamiento, estabilidad global y verificación de licuefacción con los registros SPT y CPT del sitio, aplicando metodologías de Priebe y Baez.
Control de calidad en obra y pruebas de recepción
Supervisamos la instalación con registro continuo de parámetros del vibrador, y ejecutamos ensayos CPT post-tratamiento y pruebas de carga en columna aislada para validar que el módulo de deformación del suelo mejorado cumpla con lo proyectado antes de vaciar la losa.
Parámetros típicos
Dudas habituales
¿Cuánto cuesta el diseño de columnas de grava para un proyecto en Copiapó?
El costo del diseño geotécnico para un mejoramiento con columnas de grava en Copiapó varía entre $724.000 y $2.872.000, dependiendo de la superficie a tratar, la profundidad del estrato competente, la cantidad de columnas proyectadas y la complejidad del análisis de licuefacción que exija la revisión sísmica según NCh433.
¿En qué tipo de suelos de Copiapó se recomienda usar columnas de grava?
Las columnas de grava son efectivas en los depósitos aluviales arenosos y areno-limosos que predominan en la cuenca de Copiapó, especialmente cuando hay napa freática somera. No se recomiendan en suelos finos con plasticidad alta o en capas de arcilla orgánica que puedan colapsar sin confinamiento lateral adecuado.
¿Qué diferencia hay entre vibrocompactación y columnas de grava?
La vibrocompactación densifica el suelo existente sin aportar material; se aplica en arenas limpias con menos del 15% de finos. Las columnas de grava se usan cuando hay más finos o se necesita crear un drenaje vertical: se introduce grava que desplaza y compacta el suelo circundante, formando una inclusión rígida dentro de la matriz granular.
¿Cómo verifican que el mejoramiento funcionó antes de construir la losa?
Ejecutamos una campaña de ensayos CPT post-tratamiento en puntos representativos de la malla, y al menos una prueba de carga directa sobre columna aislada. Comparamos la resistencia por punta y el módulo de deformación con los valores de diseño; si hay desviaciones, ajustamos la energía de compactación o la separación entre columnas antes de aprobar la recepción del terreno mejorado.
¿Es obligatorio el análisis de licuefacción para un proyecto con columnas de grava en Copiapó?
Sí. La normativa NCh433 exige evaluar el potencial de licuefacción en suelos arenosos saturados hasta 20 m de profundidad en zona sísmica 3, donde se ubica Copiapó. El diseño de columnas de grava debe demostrar que la presión de poros generada durante el sismo de diseño se disipa a través de los drenes de grava, manteniendo el factor de seguridad sobre 1.2.
