Una carpeta asfáltica que se agrieta prematuramente en la ruta hacia Tierra Amarilla no es mala suerte, es un suelo que nadie caracterizó a tiempo. En Copiapó, donde el tránsito minero mezcla camiones de alto tonelaje con una aridez que reseca las subrasantes hasta volverlas pulverulentas, el estudio CBR para diseño vial es la única herramienta que permite dimensionar la estructura de pavimento con datos reales, no con tablas genéricas. Hemos visto proyectos donde una diferencia de 3% en el CBR de la subrasante modificó por completo el espesor de la base granular, ahorrando millones en material de préstamo. La calicata no es un trámite: es la ventana que nos muestra si el suelo bajo la rasante está contaminado con sales solubles capaces de desintegrar una base estabilizada en menos de dos ciclos de humedad. Para terrenos donde la geología muestra depósitos aluviales con lentes de arena fina, complementamos la exploración con un sondaje SPT que permite correlacionar la resistencia a la penetración con la capacidad portante esperada, y cuando la traza vial atraviesa zonas de relleno no controlado aplicamos el ensayo CPT para obtener perfiles continuos de resistencia sin alterar la muestra.
Un CBR de subrasante medido en Copiapó puede perder hasta 8 puntos porcentuales si las sales solubles migran por capilaridad durante la vida útil del pavimento.
Enfoque y alcance del trabajo
Contexto geotécnico local
En Copiapó vemos con frecuencia que las calicatas para CBR se ejecutan en verano, cuando el suelo está completamente seco y entrega valores artificialmente altos. El problema aparece en invierno, con las lluvias altiplánicas que bajan por la cuenca del río Copiapó y saturan las subrasantes de la periferia urbana, desplomando el CBR efectivo de 15% a 3% en sectores como Paipote o la salida sur hacia Vallenar. Un pavimento diseñado con el valor de verano colapsa en la primera temporada húmeda porque la carpeta no tiene espesor suficiente para resistir la fatiga sobre un suelo reblandecido. Otro riesgo silencioso es la contaminación con sulfatos: las aguas freáticas del valle, con concentraciones que superan los 1,000 ppm en zonas cercanas a antiguos tranques de relave, reaccionan con el cemento de las bases estabilizadas y generan ettringita expansiva. La norma NCh1508 exige medir el hinchamiento durante la inmersión, pero el verdadero control está en combinar el CBR con un análisis químico del agua de saturación para detectar el potencial de ataque químico antes de especificar el estabilizante. Saltarse ese paso en esta región equivale a diseñar con datos falsos.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@mecanicadesuelos.co
Normativa técnica vigente
NCh1508:2014 - Geotecnia - Método de ensayo CBR (California Bearing Ratio) de suelos compactados en laboratorio, NCh1534/2:2008 - Mecánica de suelos - Relaciones humedad/densidad - Método de compactación Proctor modificado, NCh1852:2008 - Mecánica de suelos - Determinación de sales solubles en suelos y aguas subterráneas, Manual de Carreteras, Vol. 3 (MOP-DGOP) - Instrucciones y Criterios de Diseño de Pavimentos, NCh433.Of1996 Mod.2012 - Diseño sísmico de edificios (referencia para cargas dinámicas en pavimentos industriales)
Servicios técnicos asociados
Determinación de CBR de subrasante natural

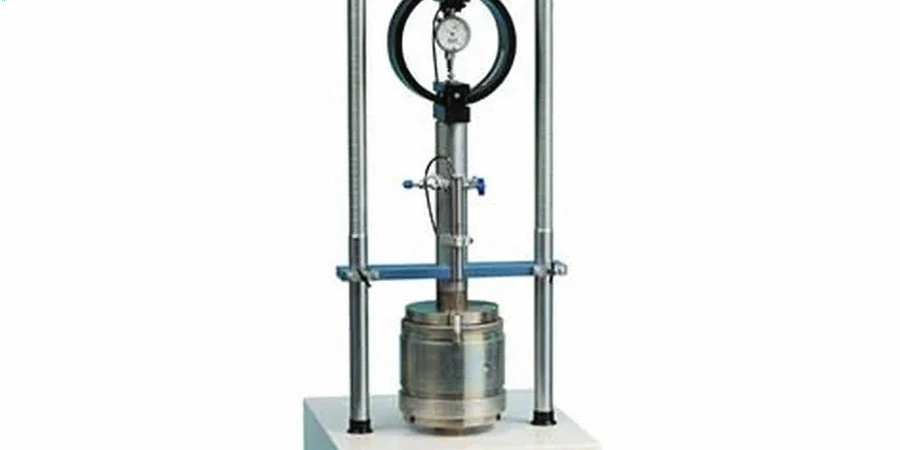

Extraemos muestras inalteradas desde calicatas distribuidas cada 250 m a lo largo del eje de la vía, o donde cambie la formación geológica. Compactamos probetas al 95% y 100% de la densidad máxima seca Proctor modificado, ensayamos penetración tras inmersión controlada y entregamos el perfil de CBR por kilómetro lineal para que el proyectista defina espesores de refuerzo.
CBR en bases y subbases granulares
Evaluamos la capacidad portante de los materiales de préstamo antes de su colocación en obra, verificando que cumplan el CBR mínimo exigido por el Manual de Carreteras (≥80% para base en pavimentos de alto tránsito). Incluye ensayo de desgaste Los Ángeles para asegurar que la fracción gruesa no se degrada durante la compactación.
Estudio de suelos salinos para pavimentos
Protocolo específico para la región de Copiapó: medimos CBR antes y después de lavado de sales en probetas, cuantificamos sulfatos y cloruros según NCh1852, y recomendamos el tipo de cemento o cal más adecuado para estabilización en ambientes químicamente agresivos. Incluye pronóstico de pérdida de capacidad portante a 5 y 10 años por ataque salino.
Parámetros típicos
Dudas habituales
¿Qué valor de CBR necesita un pavimento para resistir camiones mineros de 45 toneladas en Copiapó?
Para tráfico pesado con ejes equivalentes superiores a 10^7 ESALs, el Manual de Carreteras chileno exige CBR de subrasante mínimo 6% si se usan refuerzos granulares importantes, pero recomendamos apuntar a 10-12% mediante estabilización con cemento cuando las cargas son constantes como en accesos a faenas mineras. La base granular debe superar 80% de CBR y la subbase 40% después de compactación. En Copiapó el factor crítico no es solo la carga estática sino la fatiga por ciclos térmicos diarios de hasta 25°C de amplitud entre el día y la noche, que agrietan las mezclas asfálticas si el soporte estructural es insuficiente.
¿Cuánto cuesta un estudio CBR para diseño vial en Copiapó y qué incluye?
El rango de inversión para un estudio CBR completo en Copiapó va desde $74.000 hasta $147.000, dependiendo de la cantidad de puntos de exploración por kilómetro lineal y de si se requiere el análisis complementario de sales solubles. Este valor incluye la ejecución de calicatas, traslado de muestras en cámara húmeda, compactación Proctor modificado, ensayo CBR con inmersión de 96 horas, medición de expansión, curva carga-penetración y el informe geotécnico con recomendaciones de espesores de pavimento. No incluye ensayos adicionales como placa de carga o análisis químicos especiales.
¿Cada cuántos metros se debe ejecutar una calicata para CBR en un proyecto vial?
La práctica estándar en Chile, alineada con el Manual de Carreteras Vol. 3, indica una calicata cada 200 a 250 metros en trazados nuevos, reduciendo la separación a 100 metros si hay cambios litológicos visibles en superficie o si se atraviesan quebradas como las que cruzan la ruta 5 Norte. En zonas urbanas de Copiapó donde el suelo ha sido intervenido con rellenos antrópicos, la frecuencia puede aumentar a una calicata por cuadra. Cada punto debe alcanzar al menos 1.50 m de profundidad, o 0.50 m por debajo de la rasante proyectada.
